ماژول کنترل دما مدل TM-1

توضیحات

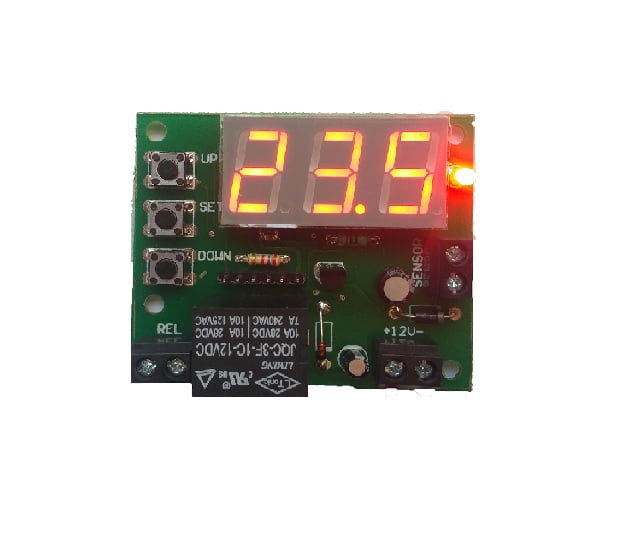

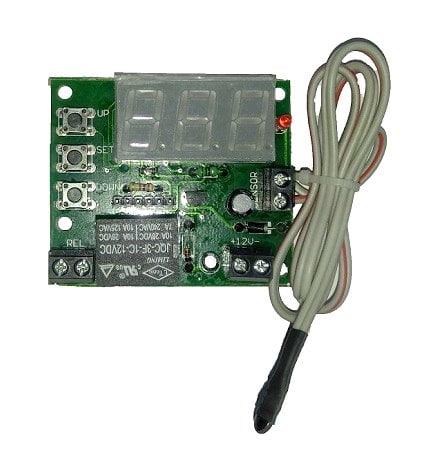

ماژول کنترل دما مدل TM-1

این برد یک ماژول کنترل دما دیجیتال مناسب برای کنترل کردن دمای دستگاه جوجه کشی، سالنهای پرورش حیوانات، گلخانه، سالن قارچ و هر محیط دیگری میباشد.

– نمایش و کنترل دما از ۰ تا ۱۰۰ درجه سانتیگراد با دقت ۰.۱ در جه

– قابلیت کنترل وسایل سرمایشی و گرمایشی

– قابلیت تنظیم حداقل و حداکثر مقدار قطع و وصل رله

– قابلیت کالیبره کردن سنسور

– نمایش Err و قطع رله در صورت قطع شدن سنسور

– دارای رله ۷ آمپری

– تغذیه برد: 12 ولت DC

– دارای مدار محافظ جهت جلوگیری از آسیب رسیدن به برد در صورت جابجایی قطبهای تغذیه

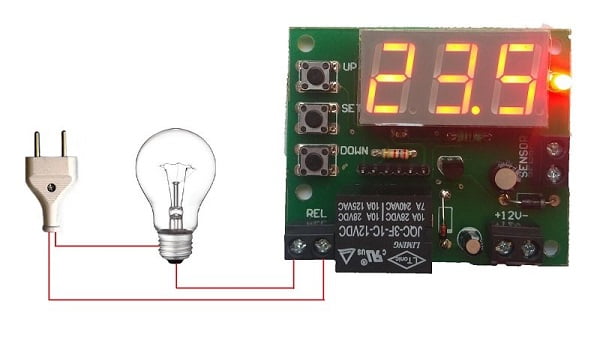

راهنمای سیمکشی برای مصرف کننده های 220 ولتی:

راهنمای تنظیمات:

جهت ورود به تنظیمات کلید set را فشار دهید.

برای تغییر مقادیر کلیدهای بالا و پایین را فشار دهید.

با ورود به تنظیمات گزینه اول یا typ نمایش داده میشود که مربوط به تنظیم کردن حالت گرمایشی یا سرمایشی بوده به طوریکه اگر بر روی H تنظیم شود مربوط به حالت گرمایشی و مناسب برای بالا بردن دمای محیط بوده و اگر بر روی C تنظیم شود مربوط به حالت سرمایشی و مناسب برای کم کردن دمای محیط میباشد.

کلید set را دوباره فشار دهید تا H-t نمایش داده شود. این گزینه مربوط به تنظیم کردن حداکثر مقدار دمای محیط میباشد. به طوریکه اگر گزینه اول بر روی حالت گرمایشی تنظیم شده باشد این گزینه مربوط به قطع شدن رله و اگر گزینه اول بر روی حالت سرمایشی تنظیم شده باشد این گزینه مربوط به وصل شدن رله میباشد.

با فشردن دوباره کلید set گزینه سوم یا L-t نمایش داده میشود. این گزینه مربوط به تنظیم کردن حداقل مقدار دمای محیط میباشد. به طوریکه اگر گزینه اول بر روی حالت گرمایشی تنظیم شده باشد این گزینه مربوط به وصل شدن رله و اگر گزینه اول بر روی حالت سرمایشی تنظیم شده باشد این گزینه مربوط به قطع شدن رله میباشد.

با فشردن دوباره کلید set گزینه چهارم یا rst نمایش داده میشود. این گزینه مربوط به کالیبره کردن یا رفع خطای احتمالی سنسور میباشد.

توجه: سنسور این ماژول به طور پیش فرض کالیبره شده است. بنابراین در صورت تشخیص خطا در نمایش دما، سنسور باید کالیبره شده تا دمای صحیح نمایش داده شود در غیر این صورت گزینه چهارم باید روی 0 تنظیم شود.

با فشار دادن دوباره کلید set تمامی تنظیمات اعمال شده، در حافظه برد ذخیره خواهند شد.

نکته: در تمامی مراحل تنظیمات اگر به مدت حدودا 25 ثانیه هیچ کلیدی زده نشود تنظیمات موجود در گزینه های منو در حافظه ذخیره شده و برد از منو خارج میشود.

مثال:

برای استفاده از برد در دستگاه جوجه کشی میتوانید از تنظیمات زیر استفاده کنید. این تنظیمات برای دوره ستر میباشند.

typ = H

H-t = 37.6

L-t = 37.4

rst = 0
